Maxlogic Duman Damperi Kontrol Paneli
Mavili Elektronik tarafından geliştirilen Duman Damper Modülü, havalandırma sistemleri ile
yangın alarm sistemlerinin optimum düzeyde ve entegre çalışabilmesini sağlamaktadır.
Bir duman damperinin birden çok röle ve kontak izleme modülü ile yönetilmesi ihtiyacını ortadan kaldıran Maxlogic Duman Damper Modülü, akıllı adresli yangın alarm sistemlerinde
tek bir adrese sahip olarak birden fazla işi gerçekleştirebilmektedir.
◗ Modülün çalışma bilgisini veren LED’ler: Yeşil güç ledi, sarı hata ledi, kırmızı alarm ledi, damperin açık ya da kapalı olma durumunda sürekli olarak yanan yeşil led (Damper açılırken/kapanırken yanıp sönen yeşil led)
◗ 220V AC, 24V DC ve 24V AC çalışma gerilimi seçeneği sayesinde bütün duman damperlerine uygun olması
◗ Damperi manuel olarak açıp kapatmak için Aç/Kapa butonları, uzaktan kumanda ile açıp kapatmak için Aç/Kapa girişleri
◗ Damper uzaktan kumanda girişlerinin Açık/Kısa devre durumunu takip edebilme
◗ Damper modül kapağının açılması durumunun Damper Hatası olarak gösterimi
◗ Damper çıkış hattı, uzaktan kumanda girişi, konum izleme girişi Açık/Kısa devre hatalarının algılanması
◗ Damperlerin Açık, Kapalı ve Damper Hatası konumlarının santral olay kayıtlarından ve santralin ekranından görülebilmesi
◗ EN 54-18 standardına, kısa devre izolatörlü modellerin ise EN 54-17 standardına uygun olması
◗ Tek adres ile damperin motorlarını kumanda etme ve konum anahtarlarını izleyebilme
Binalarda normal durumlarda Temiz Hava Kanalları vasıtası ile ortama temiz hava verilir. Ortamda bulunan kirli hava Egzoz Kanalları vasıtası ile tahliye edilir.
Binalarda yangın durumunda yangını söndürmek için bulunduğu mahaldeki Temiz Hava Kanalları (AHU) kapatılır, Duman Egzoz Kanalları (DEF) ve Egzoz Kanalları (EF) vasıtası ile ortamdaki duman tahliye edilir. Merdivenlerin kullanımını sağlayabilmek için Basınçlandırma Kanalı (PF) ile merdivenlere basınçlı hava verilir, böylece duman geçişi sınırlandırılmış olur.
◗ Damperin açılma ve kapanma sürelerinin ayarlanabilmesi (30, 60, 120, 240 sn) ve damperin konum izleme girişlerinin Aktif/Pasif yapılabilmesi, bu izleme girişlerine gecikme verilebilmesi
◗ Gecikme süresi içinde konum değiştirmeyen damperin damper hatası olarak santral ekranından görülmesi
◗ Damperlerin Açık, Kapalı ve Damper Hatası konumlarının santral olay kayıtlarından ve santralin ekranından görülebilmesi
◗ Duman damperlerine "Açma/Kapama” komutları verilebilmesi
◗ Duman damperlerinin "Hata” durumlarının izlenebilmesi
◗ Konfigürasyon yazılımı olan Loop Manager+ ile modüllere "Bölge Numarası” ve "Mahal Bilgisi” verebilme
◗ Senaryolara dahil edilerek yangın mahallinde duman damperlerinin açılıp, duman tahliyesinin sağlanabilmesi. Ayrıca kanala bağlı diğer odalarda duman damperlerinin kapatılarak dumanın diğer odalara girişinin engellenebilmesi
◗ Senaryo ile yangın anında basınçlandırma damperinin çalıştırılarak merdiven gibi kaçış yollarına duman girişinin engellenmesi
◗ Güvenlik nedeniyle ihtiyaç duyulması halinde 1. Seviye ve 2. Seviye gecikme atamaları yapılarak duman damperlerinin gecikmeli bir şekilde açılıp kapanmasını sağlayabilme
| MODELLER | |
| Ürün kodu | Açıklama |
| ML-1353 | 16’lı I/O paneli (8 giriş / 8 çıkış) |
| ML-1354 | 16’lı I/O modülü (8 giriş / 8 çıkış) duman damperi kontrol paneli |
| ML-1355 | 16’lı I/O modülü (8 giriş / 8 çıkış) duman damperi kontrol paneli, toggle switch kartlı |
| ML-1356 | Duman damper modülü, 1 çıkışlı, 24V DC |
| ML-1356.SCI | Duman damper modülü, 1 çıkışlı, 24V DC, kısa devre izolatörlü |
| ML-1357 | Duman damper modülü, 1 çıkışlı, 24V AC |
| ML-1357.SCI | Duman damper modülü, 1 çıkışlı, 24V AC, kısa devre izolatörlü |
| ML-1358 | Duman damper modülü, 1 çıkışlı, 220V AC |

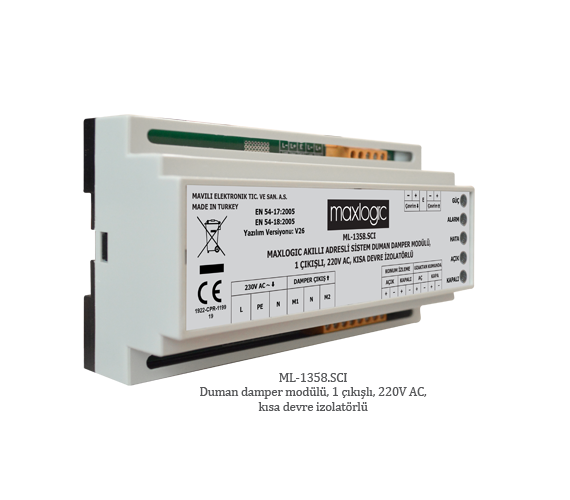

| ML-1358.SCI | Duman damper modülü, 1 çıkışlı, 220V AC, kısa devre izolatörlü |
