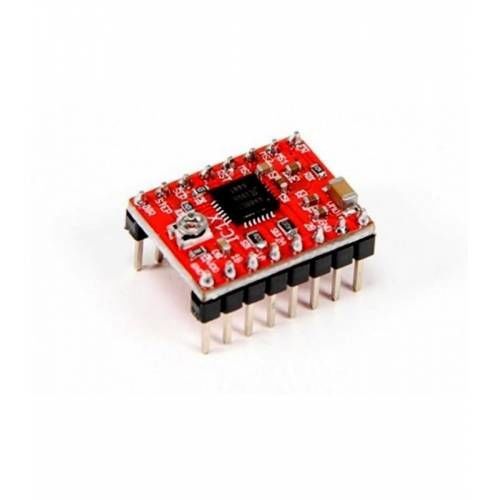

ARDUİNO A4988 1A STEP MOTOR SÜRÜCÜ DEVRESİ



Arduino A4988 Step Motor Sürücü Kartı

 A4988 Step Motor Sürücü Devresi üzerinde Allegro'nun A4988 mikrostep bipolar step motor sürücüsünü bulunduran, ayarlanabilir akım sınırlaması, akım ve aşırı sıcaklık koruması ve beş farklı mikro adım çözünürlükleri bulunan step motor sürücü modülüdür.



Bu modül 8 V ila 35V aralığında  çalışır. ve Soğutucu veya fan ila soğutma olmadan  faz başına yaklaşık 1A kadar motor kontrolü yapabilirsiniz. Yeterli ilave soğutma ile bobin başına 2A olarak derecelendirilmiştir  2.54mm erkek headerlar  pakete dahildir ancak lehimli değildir.

Ürün Özellikleri:

• Bu step motor sürücüsü bobin başına 2A çıkış akımına kadar bir bipolar step motoru kontrol etmenizi sağlar.
• Kolay bir adım ve yön kontrol arayüzü
• Beş farklı adım çözünürlükleri: Tam adım, yarım adım, çeyrek adım, sekizinci adım, ve onaltıncı adım.
• Ayarlanabilir akım kontrolü size yüksek adımı oranları elde etmek için step motorun anma gerilimi üzerindeki gerilimleri kullanmanızı sağlayan bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar.
• Akıllı kesme kontrolü otomatik olarak doğru akım azaltma modunu seçer. (Hızlı azaltma veya yavaş azaltma)
• Aşırı sıcaklık, termal kapatma, düşük voltaj, yüksek akım ve kısa devre korumaları mevcuttur.
